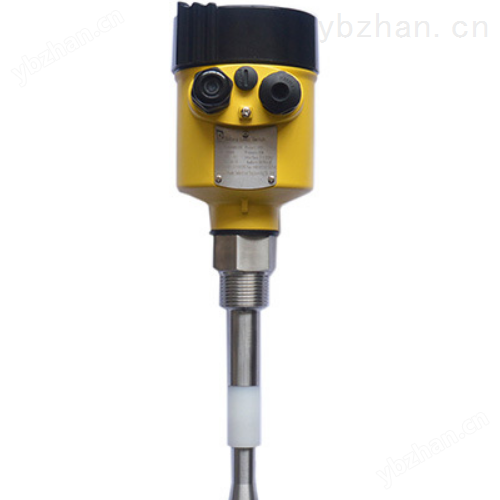

射頻導納液位開關是一種基于射頻導納技術（從電容式物位控制技術發展而來）的液位測量裝置，其通過測量被測介質導納（電學中阻抗的倒數，由電阻性、電容性、電感性成分綜合而成）來實現液位檢測。該設備采用高頻正弦振蕩器輸出穩定信號源，利用電橋原理精確測量安裝在容器中的傳感器導納，當物位變化時，儀表輸出隨之改變，從而實現對液位的控制。

　　射頻導納液位開關其主要組成部分及功能解析：

　　一、核心傳感器模塊

　　探頭（電極）

　　功能：作為與被測介質直接接觸的部件，探頭通過感應介質與空氣（或氣體）之間的導納變化（電容、電阻、電感的綜合值）來檢測液位。

　　類型：

　　單探頭式：適用于導電介質（如水、酸堿溶液），通過介質與探頭形成導電回路產生信號變化。

　　雙探頭式（帶保護套管）：適用于非導電介質（如油、塑料顆粒），外層套管作為參考電極，內層探頭作為測量電極，通過兩者間的導納差值判斷液位。

　　纜式探頭：由柔性電纜構成，可彎曲適應不規則容器或長距離測量，如深井、儲罐等場景。

　　材質：通常采用316L不銹鋼、哈氏合金、聚四氟乙烯（PTFE）等耐腐蝕材料，以適應不同介質的化學特性。

　　電子模塊（信號處理單元）

　　功能：將探頭感應的微弱導納信號轉換為可識別的開關量或模擬量輸出，同時具備信號濾波、溫度補償、故障診斷等功能。

　　關鍵技術：

　　Driving-Shield電路：通過屏蔽干擾信號（如掛料、電磁噪聲），確保測量準確性。

　　電橋移相技術：消除介質電導率變化對測量的影響，提升穩定性。

　　掃頻測量：動態調整射頻頻率，適應不同介質的特性變化。

　　輸出方式：支持繼電器輸出（干接點）、NPN/PNP晶體管輸出、4-20mA模擬量輸出或RS485通信接口，可與PLC、DCS等控制系統無縫對接。

　　二、輔助結構組件

　　過程連接件

　　功能：將探頭固定于容器或管道上，確保密封性和穩定性。

　　類型：

　　法蘭連接：適用于高壓或大型容器，通過螺栓固定，密封性強。

　　螺紋連接：適用于小型容器或管道，安裝便捷。

　　衛生型連接：如卡箍式連接，滿足食品、制藥等行業的衛生要求。

　　外殼與防護結構

　　功能：保護電子模塊免受環境影響（如潮濕、粉塵、腐蝕），延長設備壽命。

　　設計：

　　IP防護等級：通常達到IP65或更高，防塵防水。

　　防爆設計：針對易燃易爆場所（如化工、油氣行業），采用隔爆或本安型結構，符合ATEX、IECEx等認證標準。

　　散熱設計：通過散熱片或風扇優化內部溫度，確保電子模塊在高溫環境下穩定運行。

　　顯示與操作界面（可選）

　　功能：提供本地狀態顯示（如LED指示燈）或參數設置接口（如按鍵、觸摸屏），方便現場調試與維護。

　　內容：可顯示液位狀態、故障代碼、測量值等，部分型號支持中文菜單或圖形化界面。

　　三、可選功能模塊

　　溫度補償單元

　　功能：通過內置溫度傳感器監測環境或介質溫度，自動修正溫度對導納值的影響，提升測量精度（尤其在極d溫度場景下）。

　　自清潔裝置

　　功能：針對粘稠或易結垢介質（如漿料、樹脂），通過振動或吹掃裝置防止探頭表面附著，減少人工清理頻率。

　　遠程監控模塊

　　功能：集成無線通信（如LoRa、NB-IoT）或有線網絡接口，實現遠程數據傳輸與診斷，支持物聯網（IoT）應用。
